La correcta instalación de las grapas para cable de acero es fundamental para mantener la seguridad y confiabilidad de una terminación durante operaciones de izaje, sujeción y manejo de cargas. Una grapa mal colocada, un número insuficiente de grapas o un torque incorrecto pueden reducir considerablemente la eficiencia del conjunto.

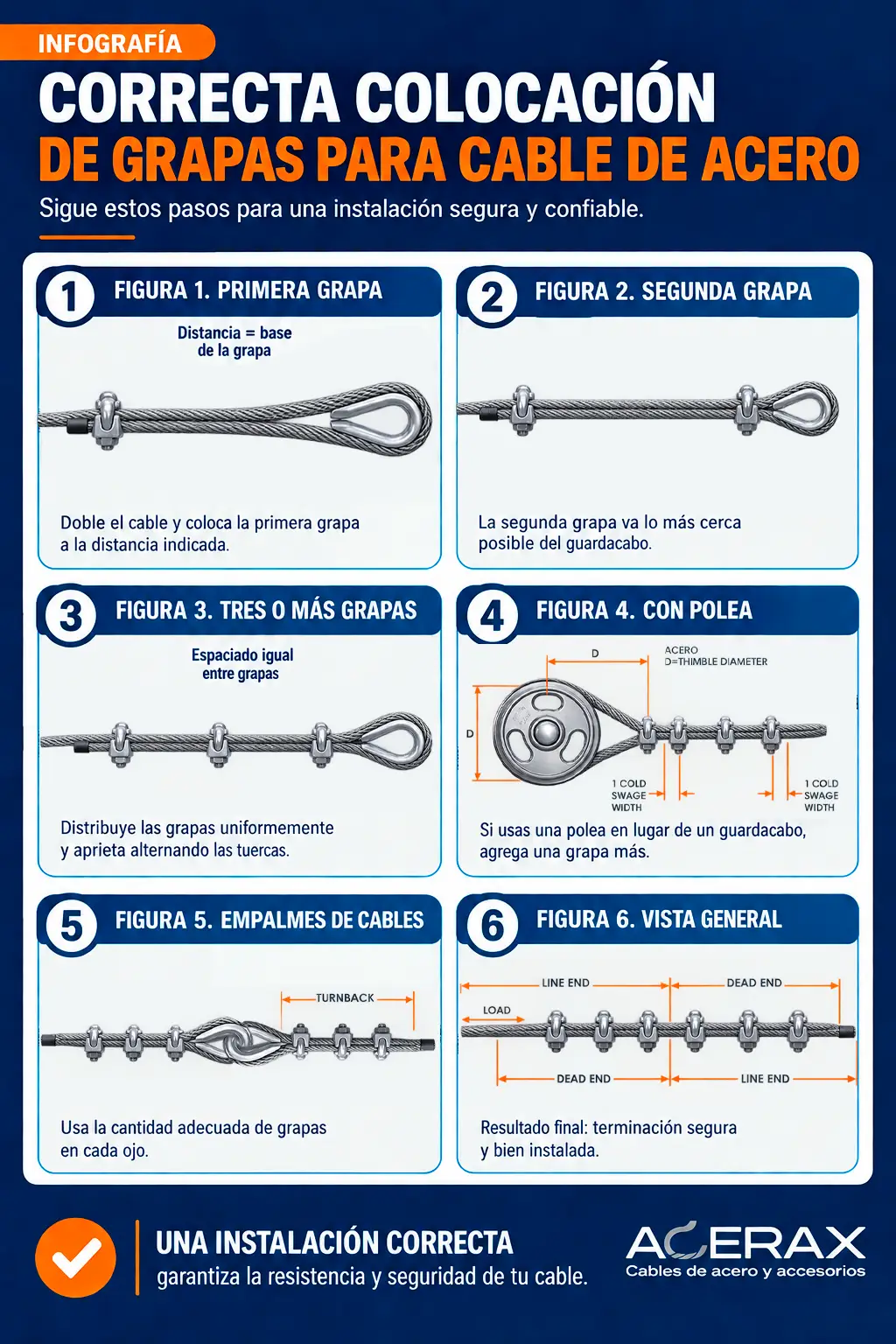

En Acerax, recomendamos seguir siempre las especificaciones correspondientes al diámetro y construcción del cable, utilizar herramientas adecuadas y realizar una inspección después de aplicar la primera carga. A continuación, te mostramos el procedimiento de instalación paso a paso, relacionado con las figuras de nuestra infografía.

⚠️ ADVERTENCIA DE SEGURIDAD: No leer, comprender o seguir correctamente estas instrucciones puede provocar lesiones graves o incluso la muerte. Antes de realizar una terminación, asegúrate de conocer las características del cable y de las grapas que vas a utilizar.

Antes de instalar las grapas

Selecciona el tamaño de grapa correspondiente al diámetro del cable. La terminación debe prepararse únicamente de la forma indicada y no se deben utilizar grapas sobre cables de acero con recubrimiento plástico.

El número de grapas, la longitud de cable que debe doblarse y el torque de apriete dependen del diámetro del cable. Consulta siempre la Tabla 1 antes de comenzar.

Además, las grapas deben instalarse con un torquímetro, alternando el apriete de las tuercas para conseguir una presión uniforme.

Paso 1. Coloca la primera grapa

Dobla hacia atrás el extremo del cable alrededor del guardacabo para formar el ojo.

La primera grapa debe colocarse a una distancia equivalente a la base de la propia grapa desde el extremo muerto del cable.

Como se muestra en la Figura 1, el perno en U debe quedar sobre el extremo muerto, mientras que el extremo vivo del cable debe descansar sobre la base de la grapa.

Aprieta ambas tuercas de manera uniforme y alternada hasta alcanzar el torque especificado en la tabla.

Figura 1. Primera grapa:
La distancia entre el extremo del cable y la primera grapa debe corresponder a la base de la grapa.

Paso 2. Coloca la segunda grapa cerca del guardacabo

Cuando la instalación requiere dos grapas, coloca la segunda lo más cerca posible del guardacabo u ojo.

Tal como se observa en la Figura 2, ambas grapas deben quedar correctamente orientadas y sujetar el extremo muerto del cable. El apriete debe realizarse alternando las tuercas y utilizando un torquímetro.

Cuando se requieren más de dos grapas, la segunda también se coloca cerca del guardacabo y las grapas restantes se distribuyen posteriormente a lo largo del cable.

Figura 2. Segunda grapa:
La segunda grapa debe quedar lo más próxima posible al guardacabo.

Paso 3. Distribuye uniformemente las grapas adicionales

Cuando se necesitan tres o más grapas, las adicionales deben colocarse manteniendo un espaciamiento uniforme entre ellas.

En la Figura 3 se muestra la distribución de cuatro grapas. Después de colocarlas, elimina el cable flojo y aprieta las tuercas progresivamente, alternando entre ellas hasta alcanzar el torque recomendado.

Una distribución uniforme ayuda a que la carga se transmita correctamente a través de la terminación.

Figura 3. Tres o más grapas:
Las grapas adicionales deben quedar espaciadas uniformemente.

Paso 4. Si utilizas una polea, agrega una grapa

Cuando se utiliza una polea en lugar de un guardacabo, debe añadirse una grapa adicional a las indicadas en la tabla.

La Figura 4 muestra esta configuración. La distancia entre las grapas debe conservarse de acuerdo con las especificaciones correspondientes.

Figura 4. Instalación con polea:
Cuando una polea sustituye al guardacabo, agrega una grapa adicional.

Paso 5. Empalmes de cables

En los empalmes de cable, una alternativa recomendada consiste en utilizar dos ojos con guardacabos y colocar en cada uno la cantidad adecuada de grapas.

La Figura 5 representa esta configuración.

Otra alternativa es utilizar el doble de la cantidad de grapas empleadas en una terminación individual. En este caso, los cables deben colocarse paralelos y superponerse la longitud correspondiente.

La Figura 6 muestra la vista general de una terminación correctamente distribuida, donde cada extremo muerto cuenta con el número mínimo de grapas indicado.

Figura 5. Empalme de cables:
Utiliza la cantidad adecuada de grapas en cada ojo y respeta el espaciamiento y torque de instalación.

Figura 6. Vista general:
La terminación terminada debe presentar una distribución uniforme y segura de las grapas.

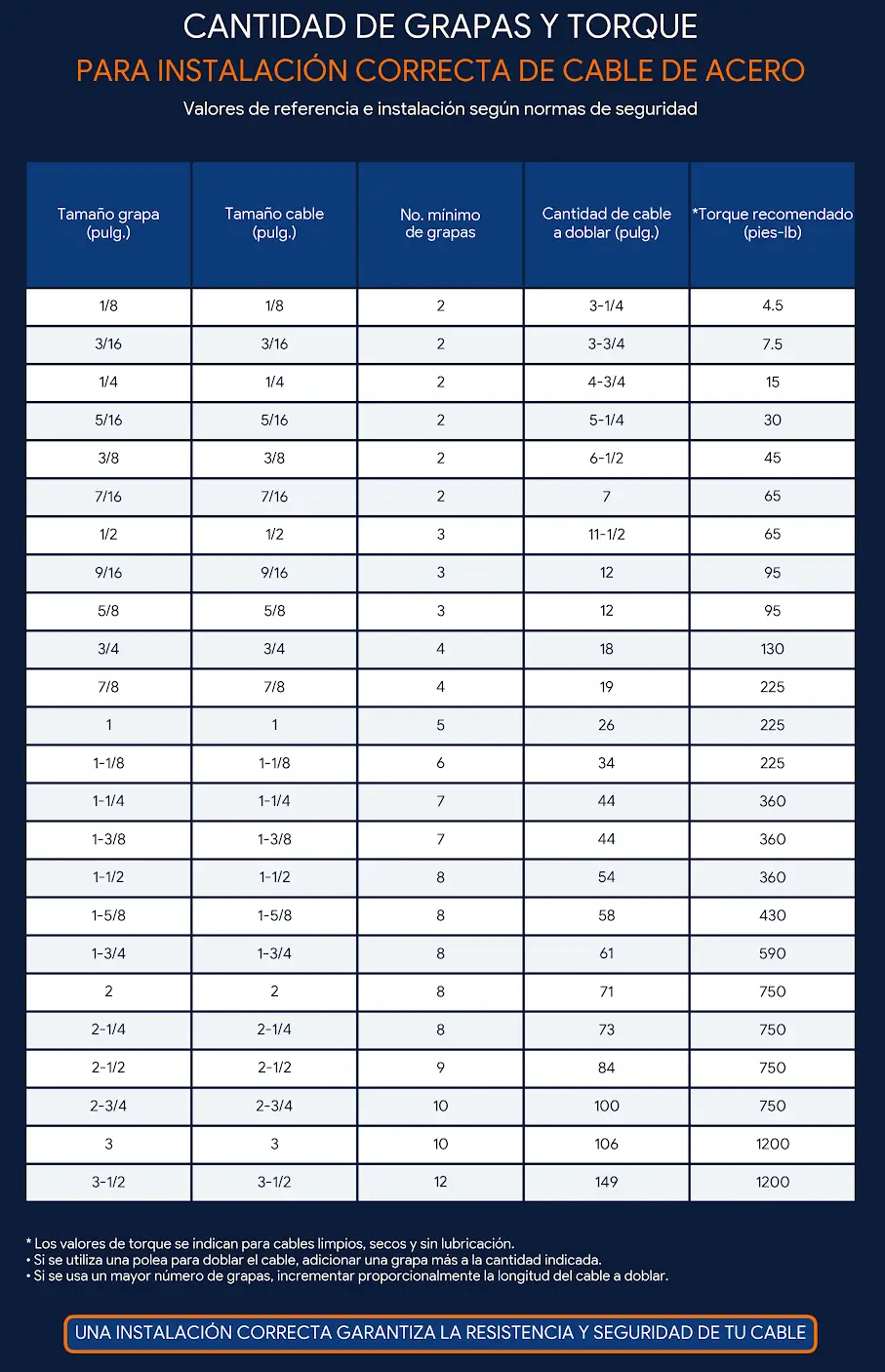

Tabla 1. Cantidad de grapas, longitud de cable y torque

Notas de la tabla

• Si se utiliza una polea para doblar el cable, agrega una grapa adicional. Consulta la Figura 4.

• Si se utiliza un número de grapas mayor al indicado en la tabla, debe incrementarse proporcionalmente la longitud del cable que se dobla.

• Los valores de torque corresponden a cables limpios, secos y sin lubricación.

Paso 6. Realiza una prueba de carga e inspección

Una vez terminada la instalación, es importante realizar una primera carga de prueba. Esta carga debe ser igual o mayor a las cargas que se esperan durante la operación.

Después de esta primera carga, inspecciona la terminación y vuelve a revisar el apriete de las tuercas con un torquímetro, llevándolas nuevamente al valor de torque recomendado.

También es importante establecer un programa de inspección periódica. Revisa el extremo del cable para detectar desgaste, deformaciones, daños, desplazamientos de las grapas o cualquier señal de abuso o deterioro.

Consideraciones importantes de seguridad

El número de grapas de la tabla está pensado para determinadas construcciones y configuraciones de cable. Cuando se utilizan construcciones diferentes, diámetros especiales o aplicaciones particulares, no debe asumirse que la misma configuración es válida automáticamente.

En aplicaciones críticas, como izaje de personal, ascensores o andamios, deben consultarse las normas y requisitos de seguridad aplicables antes de seleccionar una terminación con grapas.

Para trabajos de construcción sujetos a requisitos OSHA, deben revisarse las disposiciones correspondientes, incluyendo OSHA 1926.251, además de cualquier norma local que resulte aplicable.

Importante: La selección del tipo de terminación, cantidad de grapas, diámetro del cable y método de instalación es responsabilidad del usuario y debe realizarse considerando las condiciones reales de trabajo.

Una instalación correcta comienza con una selección correcta

Las grapas para cable de acero son un componente esencial de muchas terminaciones, pero su correcta instalación es tan importante como elegir el producto adecuado.

Recuerda siempre estos puntos:

✔ Selecciona la grapa de acuerdo con el diámetro del cable.
✔ Utiliza la cantidad mínima indicada en la tabla.
✔ Respeta la distancia de doblado y el espaciamiento.
✔ Coloca correctamente el perno en U y la base de la grapa.
✔ Utiliza un torquímetro para el apriete.
✔ Agrega una grapa cuando se utilice una polea, según corresponda.
✔ Realiza una prueba de carga y vuelve a inspeccionar la terminación.
✔ Inspecciona periódicamente el estado del cable y las grapas.

En Acerax trabajamos para ayudarte a tomar mejores decisiones en aplicaciones con cables de acero y accesorios de izaje.
